Journal de l'atelier en arts numériques

Conception-Réalisation d'une installation multimédia
pour la scène du Théâtre du Bouillon - Centre culturel de l’université d’Orléans

dans le cadre de la résidence d'artistes 2016-2017 "Arts numériques"
Guykayser  Gérard Paresys


29 novembre 2016 Annonce:

Atelier de création

Conception-Réalisation d'une installation multimédia
    pour la scène du Théâtre du Bouillon le 26 avril 2017.


Visualisation de la parole, des flux, de l'illustration à l'abstraction.
Sonification des crues de la Loire, des paysages de vos trajets.

Le thème: Un Autoportrait collectif des étudiants de l'université d'Orléans.
Les moyens: associer, confronter l'image numérisée (le paysage), le son numérisé (la voix parlée, sa transcription et son analyse avec des outils de la linguistique), les données numériques (mesures historiques et temps réel des hauteurs d'eau dans le bassin de la Loire).

Cette installation s'appuie sur nos travaux et ceux des participants aux deux UEL,
aux ateliers pluridisciplinaires d'Orléans, Blois et Bourges et ceux de l'atelier de création.

Vous pourrez y aborder selon vos intérêts le travail de l'image, celui du son et plus précisément de la parole enregistrée, du texte, la mise en espace, la création d'évènements interactifs par le logiciel mais aussi par la fabrication d'objets interactifs connectés.

Cet atelier à partir du 19 Janvier 2017 aura lieu de 17 à 20 heures tous les jeudi,
en salle informatique 157 au LLSH (Lettres, Langues et Sciences Humaines)
ou au Théâtre du Bouillon (choix entre 17h-19h, 18h-20h, 17h-20h)
Travail individuel ou en groupe (maxi 3)

Inscription prolongée jusqu'au 19 Janvier 2017,
      au Centre culturel "le Bouillon", de 10 à 17h.


25 inscrits maximum.

Site de l'Université



4 janvier 2017  (avant la première séance)

PixelPusher.jpg PixelPusher de Heroic Robotics

"Almost certainly the best LED pixel controller in the world!"
- Ethernet interface
- Configured by writing a text file to a USB memory stick and plugging it into the controller.
- Drives eight strips of up to 480 RGB pixels each at video rates

YouTube Pixelpusher with ws2812b LED strips and processing example code

LED Strip Heroic Robotics

Facebook HeroicRobotics

BetterPixelLEDStrip BetterPixel LED strip

The PixelPusher BetterPixel LED strip utilizes a new LED package called the APA102.

pdf Datasheet APA102
au lieu de WS2812B pdf Datasheet WS2812B

PixelPusher BetterPixel 72LED/m Strip IP67 5m

BetterPixelSingle
PixelPusher BetterPixel Single

13mm x 13mm x 3mm


PixelPusher BetterPixel Singles (10 pack)


Commande chez ILLUMN:
1 x Heroic Robotics PixelPusher                    120 $
2 x PixelPusher BetterPixel 72LED/m Strip IP67 5m  150 $
1 x Anderson Powerpole Set for Pixelpusher         1.5 $
2 x PixelPusher 4-pin connector 24" leads          3.5 $

Commande chez Mouser:
1 x Alimentation 5V 55A SP-320-5                  73.16 €



13 janvier 2017  (avant la première séance)

PixelPusher de Heroic Robotics

Software Processing pour PixelPusher:
Forum Processing
pdf Programming the PixelPusher

Installation de la library:
Processing 2.2.1 -> Menu Sketch -> Import Library... -> Add Library... -> PixelPusher by Jas Strong and Matt Stone...

Voir aussi:
www.heroicrobotics.com/software/PixelPusher.zip
GitHub PixelPusher-java "Java processing library to interact with PixelPushers"
GitHub PixelPusher-processing-sketches "Sketches for PixelPusher"
GitHub PixelPusher-processing "Processing library for the PixelPusher"
GitHub node-pixelpusher "A node.js module to interface with Heroic Robotics' Pixel Pusher"


1 Connection Alimentation 5V 55A SP-320-5 -> PixelPusher
avec connecteurs"Genderless" Anderson Powerpole Powerpole_cutaway
     Site Anderson   pdfDatasheet

2 Connection 2 x strip PixelPusher BetterPixel 72LED/m Strip IP67 5m = 360 pixels
           en STRIP1 et STRIP2 sur PixelPusher

3 Connection Ethernet

PixelPusher Hardware Configuration Guide
  -> If you have bought Heroic Robotics BetterPixel products, use the HRBetterPixel Quick Start Guide.
     -> betterpixel-noswap-pixel.rc
        -> Edition avec gedit
           -> Ajout stripsattached=2
              -> Rename -> pixel.rc
     -> Copie sur Cle USB 8G max Format FAT -> PixelPusher
        -> Processing 3 -> Example -> pixelpusher_tester
Connecteur Connecteur chez DigiKey  Femelle  Mâle  Contact
           chez RS       Femelle  Mâle  Contact



19 janvier 2017  Atelier séance 1 17h .. 19h au théâtre du Bouillon

Adrien Guillaume Quentin Matara

  pdf Fiche technique théâtre du Bouillon

TheatreBouillon

PixelPusher & LED Strip



22 janvier 2017

Connections PixelPusher & LED Strip qui fonctionnent:

STRIP1 <-->
STRIP2 <--> PixelPusher <--Ethernet--> Hub <--Ethernet--> MacOSX.9..11 + Processing2 ou 3 + library PixelPusher
STRIP3 <-->                                            ou Windows7 pro + Processing2 ou 3 + library PixelPusher

et:

STRIP1 <-->
STRIP2 <--> PixelPusher <------------Ethernet-----------> MacOSX.9..11 + Processing2 ou 3 + library PixelPusher
STRIP3 <-->                        câble normal

Avec ces configuration:ConfigReseauMacConfigReseauWin
Modif du fichier pixel.rc parce que couleurs g et b inversées:
# 360 pixels per strip = 72 pixels times five metres
pixels=360
stripsattached=2

strip1=apa102
strip2=apa102
strip3=apa102
strip4=apa102
strip5=apa102
strip6=apa102
strip7=apa102
strip8=apa102

# current betterpixel strips use rgb ordering
order1=rbg
order2=rbg
order3=rbg
order4=rbg
order5=rbg
order6=rbg
order7=rbg
order8=rbg

# you may need this line depending on which version you have
# swap=12345678

Sketch Processing 2 ou 3:
pixelpusher_Test1Pixelpusher1P2P3.zip

GKTestLedSiege Simulation SketchUp



To: Assistance Info LLSH <aide.info.llsh@univ-orleans.fr>
Dans le cadre de l’atelier dont nous nous occupons les Jeudi de 17 h à 19 h
Nous aurions besoin de
Kinect v1 Requirements http://zadig.akeo.ie/
Peut-on installer nous même des librairies externes dans processing ?
sinon nous avons besoin de ces librairies externes:
Arduino, Blob Detection, ControlP5, G4P, GenerativeDesign, Kinectv2 for Processing, Kinect4WinSDK, OpenKinect, oscP5, Minim, Peasycam, PixelPusher, Sound, Syphon, The MidiBus 8, ToxicLibs 22, ttslib 0.4, Video


26 janvier 2017  Atelier séance 2 17h .. 19h en salle informatique 157 au LLSH

Adrien Guillaume Quentin Fabiola

Kinect sous Processing sous MacOS...
Kinect Avec  ../ARGOPd/wikipedia-16x16Kinect Sensor developed for Microsoft’s ../ARGOPd/wikipedia-16x16XBox 360.

Kinect en résumé:
Camera RGB + Camera IR (profondeur) + Laser IR + 4 microphones

Kinect en détails:
- Camera RGB 640x480 pixels 30 ips ou 1280x1024 pixels 15 ips
- Camera IR (capteur de profondeur) 640x480 pixels (632x480 utiles) 58° horizontal, 45° vertical 30 ips 11 bits (profondeur: 0.7 ... 7 mètres)
- Laser IR 830nm
- 4 microphones omnidirectionnels + convertisseur 16 kHz, 24 bits
- Accéléromètre 3 axes: X Y Z
- Inclinaison motorisée -27° ... +27°
- Led 3 couleurs
- Connexion USB 2
- Alimentation secteur

Wiki OpenKinect project

Shiffman -> OpenKinect-for-Processing
            Getting Started with Kinect and Processing

Kinect & p5

Installation de librairies externes dans Processing, dans les PC sous Windows7 sans compte "Administrateur", simplement en plaçant les dossiers dans:
\Mes documents\Processing\libraries\



28 janvier 2017  Ludion
Ludion
../ARGOPd/wikipedia-16x16 Wikipedia Ludion_(physique)


physics.montana.edu
https://www.youtube.com/watch?v=84eh02haU2Y
https://www.youtube.com/watch?v=c5JJzS91q9o
http://www.hanhuiqing.com/ludion_fr.html


Therm’eau 180cm



Tube plastique transparent Diamètre 10cm Longueur 200cm?


Pixelpusher
Question envoyée sur:
http://www.illumn.com/pixelpusher-and-led-strips/pixelpusher-betterpixel-singles-10-pack.html
I want to assemble a strip consisting of 32 "single pixel" separated by about 60cm (2 feet).
http://www.illumn.com/pixelpusher-and-led-strips/pixelpusher-betterpixel-singles-10-pack.html
The total length of the strip will therefore be approximately 32 x 60cm = 20m (66 feet).
Is it possible?
The strip will be controlled by a PixelPusher.
Is it necessary to use the same 4-wire cable as that used for BetterPixel for:
http://www.illumn.com/pixelpusher-and-led-strips/pixelpusher-4-pin-connector-24-leads.html
Do you distribute this cable alone?
If yes, what is the price?
If not, do you know a supplier?
Are there any electrical constraints or impossibilities due to the length of the cable?
Are there any software constraints?
Thank you in advance for your answer.
Cordially
Gerard Paresys
gerard.paresys@ens.fr

DBL LED power & data control notes

Instructables: Make an interactive iPad controlled LED Wall



2 février 2017  Atelier séance 3 17h .. 19h en salle informatique 157 au LLSH

Nina Matara Guillaume

3 scripts Apple sur Mac de lecture vocale de textes: AppleScriptTextEdit.zip
1 Ouvrir Text1.txt avec /Applications/TextEdit.app
2 Lancer /Applications/Utilities/AppleScript Editor.app
3 Ouvrir AppleScriptTextEditx.scpt -> Executer
4 Préférences Système... -> Parole -> Synthèse vocale   pour changer de voix
OK sous MacOSX.6 & MacOSX.11
idem avec la version Automator de l'AppleScript: AppleScriptTextEdit5.workflow

...
bouillon2 Limnimetre2



9 février 2017  Atelier séance 4 17h .. 19h en salle informatique 157 au LLSH
                                            et au théâtre du Bouillon

Adrien Guillaume Matara Nina Quentin

L'encyclopédie de la parole:
L'encyclopédie de la parole Chorale Nicolas Rollet, Joris Lacoste

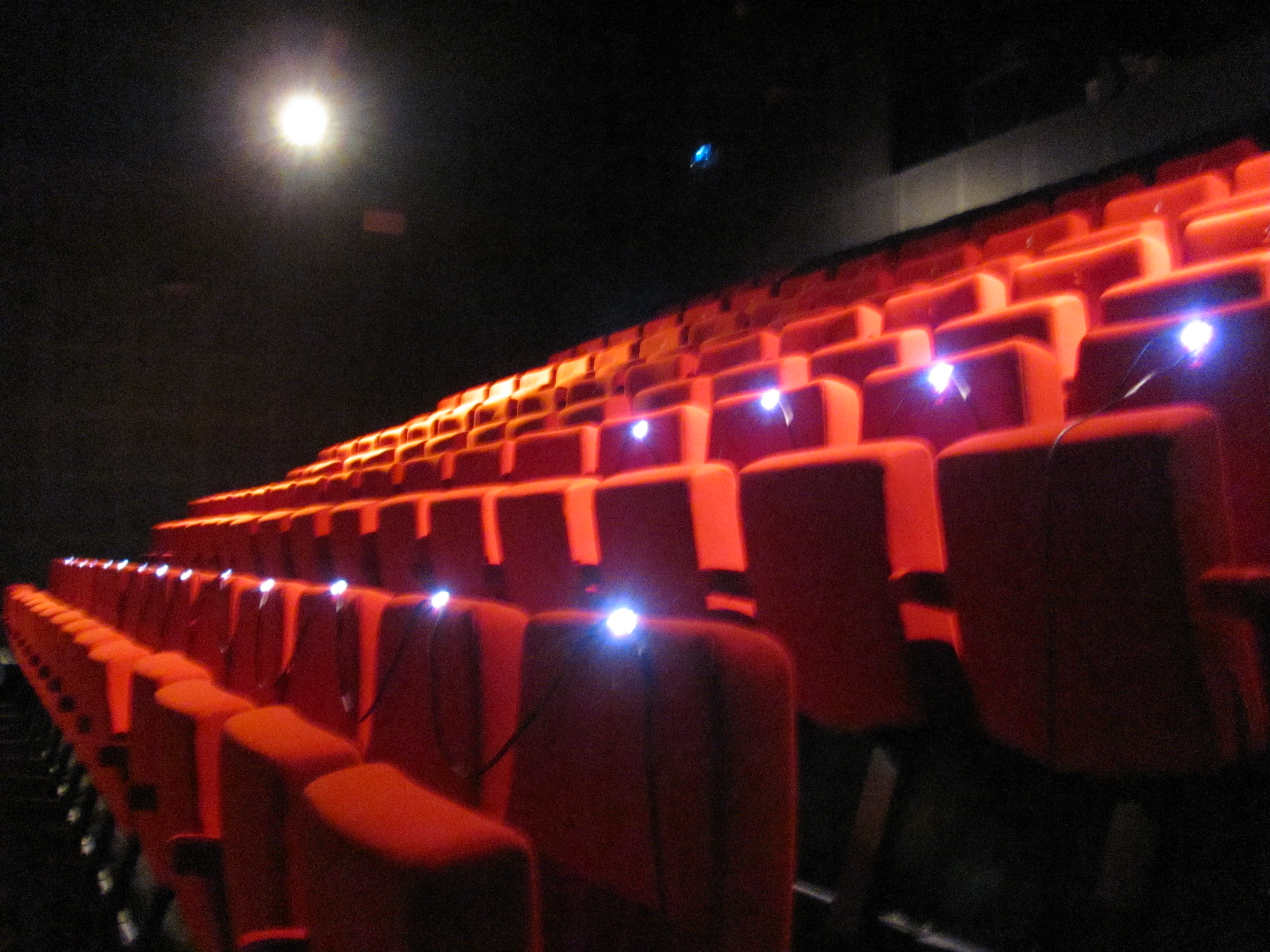

Premier test visuel et électrique d'un ruban de 8 LEDs et 25m sur place (au théâtre du Bouillon)

IMG_9029


Le langage Processing

Le "Questionnaire de Nina":
Question 1 : à quoi pensez-vous ?
1 à vous
2 Au capital risk
3 A Nina
4 Je pense à tout ce que je peux faire, à ma modeste échelle, pour que notre monde soit meilleur demain pour tous, pour que ce monde d'aujourd'hui où on se replie sur soi devienne un monde bienveillant, positif, sain.
5 Là à l’instant à rien
6 J'ai envie de faire pipi mais j'ai la flemme de me lever.
7 à mon avenir
8 à votre projet
9 à ce que je fais en ce moment
10 Il cuit au four. Le fromage, les olives coupées en petit carrés, les noyaux élimés jetés à la poubelle. Je me suis trompée, je les ai choisies avec noyaux dans leur bocal. Comme ça, au moins, elles sont bien fermes. J'espère que ça va bien gonfler.
11 Mélancolie

Question 2 : quel est votre mot préféré ?
1 Trésor
2 Lugubre
3 Feeling
4 Purple plum
5 Magie
6 Amour
7 Aboutissement
8 Mélopée
9 Faiblesse
10 Rêves
11 Pouêt pouêt
12 Lien
13 Résille

Question 5 : pourquoi êtes-vous ici ?
1 Pour passer le temps
2 insomnie...
3 Pour construire un sujet commun
4 Parce que je t'aime bien de ce que je vois sur l'internet. Et je trouve cette idée plutôt cool.
5 j'aime ce que vous faites et en sois je veux vous aider à réaliser votre projet parce que j'aime votre personne.
6 La difficulté du discours sur soi m'intéresse. Je suis curieuse de voir ce que ce projet offrira comme découverte. Ma contribution ne sera peut-être pas utile.
7 parce que tous les pas que j'ai effectués avant m'ont amenée ici
8 pour créer du lien
9 Pour progresser

Question 7 : de quoi êtes-vous fier ?
1 De mes projets
2 de mon parrainage d'un enfant vivant dans un pays en guerre.
3 De Tom et Val
4 De ce que je suis en ce moment. Heureuse.
5 De vaincre un peu chaque jour ce que la société a créé de mauvais en moi.
6 des petites victoires sur soi contre les multiples angoisses
7 mes valeurs
8 De mes efforts

Question 9 : qu’est-ce qui vous fait peur ?
1 Regarder en arrière
2 que personne ne veuille de moi, la solitude à jamais
3 Les maladies, le sang, la mort.
4 La douleur laissée dans le coeur de deux qui restent
5 Décevoir les autres plus que de me décevoir moi-même
6 La haine.
7 la mort, l'oubli ..
8 la mort de mes proches
9 les extrémismes rétrogrades
10 Le mensonge

Question 12 : comment est votre amour ?
1 il est sincère
2 déchiré
3 Entier et partagé
4 Généreux et brutal. Il donne sans équivoque et avec fracas. Il est un peu irréfléchi.
5 en attente, inexistant, oublié, ou peut-être perdu entre deux mondes. rien ne sert de se presser..
6 Infini. Nécessaire à ma vie. Passé, présent et futur.
7 Immense
8 doux et parfois difficile
9 Chaud et lumineux

Question 16 : qu’est-ce qu’il vous faut changer dans votre vie pour être heureux ?
1 Plus de temps
2 lassitude, timidité et le manque de confiance en sois
3 L'apparence.
4 Rien
5 Rien à changer. C'est rare mais je me contente de ce que j'ai en ce moment alors je peux dire que je suis heureuse puisque je n'ai besoin de rien.
6 Fonder une famille. Changer d'univers professionnel. Déménager dans une maison avec un jardin pour créer un jardin potager et avoir des animaux.
7 c'est déjà en cours
8 plus de soleil et de lumière
9 Se désidentifier



13 février 2017

theatrebouillon1



16 février 2017  Atelier séance 5 17h .. 19h en salle informatique 157 au LLSH

Ecrire un cahier des charges?

Processing
"Processing is a flexible software sketchbook and a language for learning how to code within the context of the visual arts."

PixelPusher



2 mars 2017  Atelier séance 6 17h .. 19h en salle informatique 157 au LLSH

Commande 200m de cables Livraison: Estimé entre Mer Mars 22 et Sam Avril 1

Adrien Guillaume Matara Nina Quentin

Adrien: Dogars pour Processing

Soirée « Langues et numérique » au Bouillon  LES CURIOSITÉS LABOMEDIA [concerts/perform./lectures # 02/03]
Vernissage de l’exposition «Cabinet de curiosités des langues de France» à partir de 18h32
Soirée performances «Langue et numérique, le futur c’est zero» à partir de 20h32



6 mars 2017

theatrebouillon2


7 mars 2017

200m de cables livrés par DHL

theatrebouillon3



8 mars 2017 Guy un poteau de 75/50 déplié

totem_limnimetre_3



9 mars 2017 Atelier séance 7 17h .. 19h en salle informatique 157 au LLSH

Bouillon5 "Simulation" des 144 LEDs dans le theatre du Bouillon:

Sketch pour Processing 2 ou 3: Bouillon5.zip

// Touche A : Allumer
// Touche Q : Couleur pixel Random
// Touche R : Couleur pixel Random Uni
// Touche S : Sauve la fenetre en png
// Touche T : Text coordonnees pixel
// Touche V : Comme un Vu-metre
// Touche Fleche   Up Lumiere ++
// Touche Fleche Down Lumiere --

En vrai: voir au dessus au 9 février...

Promo Pure Data

Pour le programme du Grand Bain, choisir un nom...
Variations ligériennes - Des octets dans le Bouillon - Polyphonies numériques - Polyphonies ligériennes - CrocodiloPopotamoVercingétoCassepipe - Polyphonies digitales - Choeur - Autoportrait collectif - Venez sur scène - Spectacle de lumière - Entrez en scène - Le flot - Le flux - Respiration - Loire - Eriol - Le spectacle où vous êtes sur scène - Les siéges se donnent en spectacle - Chaises musicales - Les fauteuils vous regardent - La Source - 144 Pixels - La Source des voix - La parole - Le fleuve - La langue
...
Les voix, le fleuve et les 144 pixels.
...

Les voix, le limnimètre et les 144 pixels.

Une phrase
Une installation visuelle, sonore et immersive qui met sur scène un autoportrait collectif collaboratif, composée de toutes nos rencontres pendant cette année de résidence "Arts numériques".



11 mars 2017

http://www.smeenk.com/webgl/kinectfovexplorer.html



13 mars 2017

16/144 pixels

Un cable complet d'un rang de 16 sièges cablé:
PixelPusher - Connecteur - 10m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - Connecteur
= 20.5m

Fonctionne bien.

A suivre...



14 mars 2017

20/144 pixels

Un 2e cable commencé:
Connecteur - 2m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Pixel - 0.7m - Ruban 12 Pixels

Fonctionne en le connectant à l'extrémité du 1er câble mais avec luminosité plus faible!
A voir...



16 mars 2017 Atelier séance 8 17h .. 19h en salle informatique 157 au LLSH et au théâtre du Bouillon

Installation des rubans de LEDs
IMG_9065 IMG_9072

IMG_9074 IMG_9078

IMG_9080 IMG_9085

Play
ChoeurDuBouillon.mp3
(2M 1'25")
Adrien Gerard Guillaume Guy Matara Nina Quentin



21 mars 2017

1 question et 3 x 11 réponses
Bouillon7 "Simulation" des 144 LEDs dans le theatre du Bouillon, avec des voix:

Sketch pour Processing 2 ou 3: Bouillon7.zip
// Appui sur n'importe quelle touche pour voir la barre de menus
// Touche Q : 1 question
// Touche R : 3 x 11 reponses
// Touche P : Couleur pixel Random
// Touche U : Couleur pixel Random Uni
// Touche S : Sauve la fenetre en png
// Touche A : Affiche coordonnees pixel
// Touche V : Comme un Vu-metre
// Touche Fleche   Up Lumiere ++
// Touche Fleche Down Lumiere --
// Touche E : Exit



22 mars 2017

0rleans5ans

"Jouer" ces 6 ans en 30 minutes donc 1 an en 5 minutes...



23 mars 2017 Atelier séance 9 17h .. 19h en salle informatique 157 au LLSH

Théâtre du Bouillon:
Enceintes Amadeus
2 x Video-Projecteur
- Christie LW401     1280 x 800 4000 lumens 16/10
- Sanyo PLC-XM 100L  1024 x 768 5000 lumens  4/3   (Fond de plateau)


On a regardé:

mushushu Un sketch Processing où le son module les pixels d'une image: mushushu.zip OK Processing 1

water_music.png water_music.zip   OK Processing 1

Ex-p5-Limnimetre-Random7 Ex-p5-Limnimetre-Random7.zip



Des ronds dans l'eau:  Ripple Ripple Ripple Ripple Ripple

water  water.zip   OK Processing 1, 2

 http://www.openprocessing.org/sketch/43543

* Based on "Java Water Simulation", by: Neil Wallis
* For more information visit the original article here:
* http://neilwallis.com/projects/java/water/index.php



23 mars 2017

Reçu Cymatic Audio Live Player LP-16 commandé chez Thomann 299 €



25 mars 2017

Problème PixelPusher + BetterPixel LED strip
Un 2e cable 16 pixels connecté a un 1er cable 16 pixels a une luminosité + faible.

Mesure tensions avec 1 ruban 360 LEDs connecté
Sortie Alimentation 5V 55A SP-320-5          4.996V
Entrée PixelPusher prise  Anderson Powerpole 4.905V avec 1 LED allumée
                                             4.812V avec 360 LEDs jaunes allumées niveau 20
                                             4.485V avec 360 LEDs rouges allumées niveau 255
                                             4.426V avec 360 LEDs jaunes allumées niveau 255
                                             4.341V avec 360 LEDs blanches allumées niveau 255
                                                    (les dernieres LED son jaunes et pas blanches)
Solution: le cable Alimentation 5V -> PixelPusher a une trop grande résistance

Cable  Dia + grand et + court:
Entrée PixelPusher prise  Anderson Powerpole 4.883V avec 360 LEDs blanches allumées niveau 255
Sortie PixelPusher prise  Ruban              4.795V avec 360 LEDs blanches allumées niveau 255



25 mars 2017

Premiers tests Cymatic Audio Live Player LP-16
Fonctionne bien, sans installer aucun driver sous MacOSX 10.6 ou 10.9, en 16 canaux, avec Pure Data


28 mars 2017

Test long cable pour le limnimetre et ses 360 LEDs

Fabrication d'une rallonge de 20m avec le cable DHgate
Fiche femelle -> 20m cable ->  Fiche male
Test
PixelPusher -- Rallonge 20m -- Ruban 360 LEDs
ne fonctionne pas!
Mesure avec Voltmetre:
Sortie PixelPusher prise Ruban  4.98V     1 LED  allumée  lumière max
            Apres rallonge 20m  2.88V     1 LED  allumée  lumière max
            Apres rallonge 20m  2.12V   360 LEDs allumées lumière max
-> Lumiere faible, mauvaises couleurs etc...

Le cable DHgate est beaucoup trop fin: 3.0 Ohm/20m mesuré = 150 Ohm/km = AWG26 ou AWG27
Le cable illumin est 18AWG = 0.82mm2 = 20 Ohm/km =  0.4 Ohm/20m
Avec 360 LEDs allumées et 20m = 3 Ohm + 3 Ohm = 6 Ohm
4.98V - 2.12V = 2.86V
Courant = 2.86V / 6 Ohm = 0.47A

Cable 18AWG 5 pins US $35 / 20m : http://www.dhgate.com/product/wholesale-10m-20m-50m-5pin-22awg-20awg-18awg/262613872.html
                   US $42 / 20m : http://www.dhgate.com/product/wholesale-10m-20m-50m-5pin-22awg-20awg-18awg/382227587.html

D'aprés la doc APA102:
      APA102: Power consumption: 0.2W   (Max   1W)    0.2W = 5V x  40mA
360 x APA102: Power consumption:  72W   (Max 360W)     72W = 5V x 14.4A  !!!


Test cable 2 rangées de 16 pixels (parmi 9 rangées = 144 pixels)

PixelPusher--10m--P1--0.7m--P2--0.7m--P3--//--P16--
Sortie PixelPusher  4.94V
        Sortie P16  3.75V  16 LEDs rouges   lumière max
        Sortie P16  3.56V  16 LEDs jaunes   lumière max
        Sortie P16  3.21V  16 LEDs blanches lumière max

PixelPusher--10m--P1--0.7m--P2--0.7m--P3--//--P16--Connecteur--P17--0.7m--P18--0.7m--P19--//-P21-P32-
                   (P21..P32 ruban donc tres court)
Sortie PixelPusher  4.94V
        Sortie P16  4.65V    Sortie P32  4.60V    32 LEDs éteintes
        Sortie P16  3.17V    Sortie P32  2.99V    32 LEDs rouges   lumière max
        Sortie P16  2.92V    Sortie P32  2.74V    32 LEDs jaunes   lumière max
        Sortie P16  2.82V    Sortie P32  2.65V    32 LEDs blanches lumière max

On lit:
"It’s a good idea to supply power every 50 or so LEDs due to the high current they can potentially draw."  https://cpldcpu.com/2014/08/27/apa102/

"There is some resistance in the power connections between the LEDs, which means that the power voltage near the end of the strip will be less than the voltage at the start of the LED strip. As the voltage drops, RGB LEDs tend to look redder and draw less current. This voltage drop is proportional to the current through the strip, so it increases when the LEDs are set to a higher brightness...
We recommend chains of LEDs powered from a single supply not exceed 180 total RGB LEDs."
https://www.pololu.com/product/2554



29 mars 2017

Commande:
FNAC    2 x Bobine câble HP, OFC, 2x1.5mm², transparent, 100m

Pearl   6 x Amplificateur stéréo + kit d'enceintes Dynavox CS-PA1 - Noir

Thomann 6 x Cordial CFU 3 PC 2 x Jack mono 6,3 mm - 2 x RCA (Cinch) mâle



30 mars 2017 Atelier séance 10 17h .. 19h en salle informatique 157 au LLSH



1 avril 2017

3 sketches Processing: Nina1, Nina2, Nina3   Nina123.zip
Pour Processing 2 ou 3 + library minim
A lancer en fullscreen:
sous Processing 2: Menu Sketch -> Present
sous Processing 3: Menu Sketch -> Presenter (ou changer ligne 36)
Avec les images pour les question/réponses 16.
Dans le sketch Nina3 le son des question/réponses 1... en attendant le son des question/réponses 16.
C'est un début!
Au début du sketch, 4 variables sont ajustables:
int NbrImage = 22; // Nom fichier image = 1.png 2.png 3.png ... 22.png
int RandomTailleImageMin = 50;  // Taille 100 = normal
int RandomTailleImageMax = 200; // Taille 100 = normal
int ImageParSeconde = 10; // 1...50  pour ralentir



2 avril 2017

Test cable 2 rangées de 16 pixels (parmi 9 rangées = 144 pixels)

PixelPusher--10m--P1--0.7m--P2--0.7m--P3--//--P16--Connecteur--P17--0.7m--P19--//-P31--0.7m--P32-
Sortie PixelPusher  4.94V
 Entree P1 4.88V      Sortie P16  4.65V    Sortie P32  4.75V    32 LEDs éteintes
 Entree P1 3.91V      Sortie P16  3.16V    Sortie P32  2.87V    32 LEDs rouges   lumière max 255
 Entree P1 3.73V      Sortie P16  2.92V    Sortie P32  2.63V    32 LEDs jaunes   lumière max 255
 Entree P1 3.63V      Sortie P16  2.81V    Sortie P32  2.56V    32 LEDs blanches lumière max 255
Probleme les 16 dernieres LEDs ont une couleur differente
         P17 .. P19 + jaune ... et de + en + orange...
Avec lumiere 105 au lieu de 255 la difference est beaucoup plus faible.
        Sortie P16  3.30V    Sortie P32  3.05V    32 LEDs blanches lumière 105

courant mesuré en insérant un amperemetre en serie dans le +5V
          30mA   32 LEDs blanches lumière niveau 0
         130mA   32 LEDs blanches lumière niveau 25
         220mA   32 LEDs blanches lumière niveau 55
         290mA   32 LEDs blanches lumière niveau 105
         390mA   32 LEDs blanches lumière niveau 255



6 avril 2017

Atelier séance 11
10h .. 17h au théâtre du Bouillon avec Thierry, Baptiste
17h .. 19h en salle informatique 157 au LLSH
Quentin Matara Nina

Sketch Processing pour Kinect de Quentin: Gl_.zip

Nina4.jpg -> Nina4bis.jpg Sketch Processing: Nina4   Nina4.zip

Pour Processing 2 ou 3
A lancer en fullscreen

Pour la question 16 et ses 9 réponses



7 avril 2017 vendredi

9h .. 10h30 Orléans Théâtre du Bouillon
Enregistrement du "Questionnaire de Nina" Questions 1 2 7 9 12 16
avec des étudiants (groupes B2.2) de l’IDF et Catherine Brumelot
Matara "chef de chœur"
4 micros
En choeur, et en solo

Le "Questionnaire de Nina":
Question 1 : à quoi pensez-vous ?
1 à vous
2 Au capital risk
3 A Nina
4 Je pense à tout ce que je peux faire, à ma modeste échelle, pour que notre monde soit
meilleur demain pour tous, pour que ce monde d'aujourd'hui où on se replie sur soi
devienne un monde bienveillant, positif, sain.
4 Là à l’instant à rien
5 J'ai envie de faire pipi mais j'ai la flemme de me lever.
6 à mon avenir
7 à votre projet
8 à ce que je fais en ce moment
9 Il cuit au four. Le fromage, les olives coupées en petit carrés, les noyaux jetés à la poubelle. Je me suis trompée, je les ai choisies avec noyaux dans leur bocal. Comme ça, au moins, elles sont bien fermes. J'espère que ça va bien gonfler.
10 Mélancolie

Question 2 : quel est votre mot préféré ?
1 Trésor
2 Lugubre
3 Feeling
4 Purple plum
4 Magie
5 Amour
6 Aboutissement
7 Mélopée
8 Faiblesse
9 Rêves
10 Lien
11 Résille
12 Pouêt pouêt

Question 7 : de quoi êtes-vous fier ?
1 De mes projets
2 de mon parrainage d'un enfant vivant dans un pays en guerre.
3 De Tom et Val
4 De ce que je suis en ce moment. Heureuse.
5 De vaincre un peu chaque jour ce que la société a créé de mauvais en moi.
6 des petites victoires sur soi contre les multiples angoisses
7 mes valeurs
8 De mes efforts

Question 9 : qu’est-ce qui vous fait peur ?
1 Regarder en arrière
2 que personne ne veuille de moi, la solitude à jamais
3 Les maladies, le sang, la mort.
4 La douleur laissée dans le coeur de ceux qui restent
5 Décevoir les autres plus que de me décevoir moi-même
6 La haine.
7 la mort, l'oubli ..
8 la mort de mes proches
9 les extrémismes
10 Le mensonge

Question 12 : comment est votre amour ?
1 il est sincère
2 déchiré
3 Entier et partagé
4 Généreux et brutal. Il donne sans équivoque et avec fracas. Il est un peu irréfléchi.
5 en attente, inexistant, oublié, ou peut-être perdu entre deux mondes.
6 Infini. Nécessaire à ma vie. Passé, présent et futur.
7 Immense
8 doux et parfois difficile
9 Chaud et lumineux

Question 16 : qu’est-ce qu’il vous faut changer dans votre vie pour être heureux ?
1 Plus de temps
2 lassitude, timidité et le manque de confiance en sois
3 L'apparence.
4 Rien
5 Rien à changer. C'est rare mais je me contente de ce que j'ai en ce moment alors je peux dire que je suis heureuse puisque je n'ai besoin de rien.
6 Fonder une famille. Changer d'univers professionnel. Déménager dans une maison avec un jardin pour créer un jardin potager et avoir des animaux.
7 c'est déjà en cours
8 plus de soleil et de lumière
9 Se désidentifier

Les fichiers Audio: par exemple: 2_1_8.wav  "à ce que je fais en ce moment"
2 = Locuteur
1 = Question
8 = Reponse

Traitements des questions:
 1 Matara
 2 Nina
 7 Matara
 9 Nina
12 Quentin
16 Nina



12 avril 2017

Test Cymatic Audio Live Player LP-16
Fonctionne bien, sans installer aucun driver sous Ubuntu 12.04 en 16 canaux, avec Pure Data

Restitution8

Restitution8-2

Restitution8-3

Restitution8-4
Sketch Processing Restitution8 (77Mo)

Pour Processing 2 ou 3
A lancer en fullscreen

// Utilise la library minim     (AudioPlayer)
// Utilise la library video     (Movie)

4 sequences:

Nina a finir
 - Ne suit pas le limnimetre
 - Mettre la bonne question (16 et pas 1) et les bonnes reponses
 - Reduire progressivement la taille des images

Nina Question 2
 - Ne suit pas le limnimetre

Matara
 - La vitesse de lecture (30% .. 300%) du film suit le limnimetre (ligne 67)
 - Mettre voix

water4:
 - suit le limnimetre
 - Change d'image toutes les 10sec
 - Mettre voix


Touche T: affiche:
 - Numero Frame
 - Limni[xxx/17885] : position de la hauteur d'eau dans le fichier
   "orleans_13_03_2012_13_03_2017.csv" parmi 17885 lignes
 - zzz/360cm : hauteur d'eau entre 0 et 360
 - Temps
 - cycle de 30min



Sous Ubuntu + Processing 3: Problème avec les fichiers mp3...



13 avril 2017 Atelier séance 12

10h .. 17h au théâtre du Bouillon avec Thierry, Guillaume
Installation 2 rubans de 16 LEDs, velcro, limnimètre, ruban de 360 LEDs, 5 amplificateurs, 10 enceintes...

IMG_9287 IMG_9288 IMG_9291

17h .. 19h en salle informatique 157 au LLSH avec Quentin



14 avril 2017

Sketch Processing Restitution9 (68Mo)
Changements par rapport à Restitution8:
Nina Question 16
- Voix Q16, sans cliquer
- La taille des images se reduit progressivement
Nina Question 2
- Question ecrite, entendue
Matara Question 1
- Question ecrite, entendue
Sand3
Texte Garamond ou Arial



16 avril 2017

Sketch Processing Restitution10 (83Mo)
Changements par rapport à Restitution9:
Nina Question 16
- 1 nouvelle image a chaque nouvelle reponse
  Placer + d'images?
Nina Question 2
- Le texte de la question disparait une fois la question prononcée
- Taille mot aleatoire reglable entre NinaQ2TexteMin et NinaQ2TexteMax
- Opacite Texte Blanc reglable entre OpaciteTexteBlancMin et OpaciteTexteBlancMax
Matara Question 1
- Bug corrigé touche r
- Reponses voix:
1 Horizon  "à vous"
4 Porte    supprimee
5 Parc     "J'ai envie de faire pipi mais j'ai la flemme de me lever."
7 Marche   "à votre projet"
10 four    "Mélancolie"
Matara Question 7 ajoute
- Reponses voix:
1 Stylo               "De mes projets"
4 Tasse  + Tasse.jpg  "De ce que je suis en ce moment. Heureuse."
6 Défilé + Defile.jpg "des petites victoires sur soi contre les multiples angoisses"
- La vitesse de lecture (30% .. 300%) du film suit le limnimetre
Sand3
- Change d'image toutes les 35sec (Au choix)
- Bug blocage apres NinaQ2 corrige (A cause de frameRate(3);)

A faire
Controle des 144 pixels avec PixelPusher
Controle des sons avec Pure Data + OSC
Remplacement des fichiers mp3 par des wav



17 avril 2017

PixelPusher Documentation

Page "Matériel pour l'Atelier en arts numériques"



19 20 21 avril 2017 A Chalette



23 avril 2017 A Chalette


     (du 15 au 23 avril Vacances scolaires)


Au final, pour la restitution, 3 ordinateurs:

1 PC Tour LDLC sous Ubuntu 14.04 LTS
  Video-Projecteur Christie LW401  1280 x 800 4000 lumens 16/10
  Cymatic Audio Live Player LP-16 Interface USB 16 sorties Audio
  PixelPusher + 144 (16 x 9) LEDs en 5 rubans + ruban de 360 - 1 LEDs
  Logiciels: "Restitution25"
   sous Processing 3
// Utilise la library minim
// Utilise la library video
// Utilise la library PixelPusher
// Utilise la library oscP5
et sous Pd-0.43.4-extended

2 Mac mini Core2-duo RAM 2Go
  Kinect
  Ecran (Pret Labomedia)
  Logiciel de Quentin Leveque: "bienvenue" sous Processing 3

3 Mac mini I7 3GHz RAM 16Go sous Ubuntu 16.04 LTS
  Video-projecteur BenQ MX620ST (du Bac à sable)
  Souris
  Ecran tissu
  Logiciel "GKGP_arts_numeriques_2017" en JavaScript / p5 à voir avec Firefox + addon mkiosk


Annonce:

LES VOIX, LE LIMNIMÈTRE ET LES 144 PIXELS [LGB # installation - du 25 au 27/04]


lesvoixlelimnimetre.png Organisateurs: Service culturel

URL: http://www.lebouillon.fr

Nom du contact: Jean-Louis Tallon

Courriel du contact: centre.culturel@univ-orleans.fr

Téléphone du contact: 02 38 49 24 24

Lieu: Le Bouillon

..........................................................................................................................................................
Restitution des ateliers de création dans le cadre de la résidence Arts numériques 2016-17 avec Guykayser et Gérard Parésys.
En entrée libre [sauf VERNISSAGE - mardi 25 avril 2017 - 18h30 ►réservation obligatoire (formulaire en bas de page)]
►le mardi 25 et le jeudi 27 avril de 12h à 20h, le mercredi 26 avril de 12h à 17h.
..........................................................................................................................................................
Pluri-immersive et synesthésique, l’installation Les voix, le limnimètre et les 144 pixels propose un voyage sensoriel à travers une création collective réalisée lors des ateliers en arts numériques menés par Guykayser et Gérard Parésys, dans le cadre de leur résidence artistique à l’université d’Orléans en 2016-17.
La voix des étudiant-e-s de nos différents UEL (Unités d’Enseignement Libre), ateliers et de l’Institut de Français formeront une installation polyphonique.


Les voix … ? Les flux… ?
Avant l’entrée dans le théâtre, vous serez accueilli par un dispositif artistico-interactif, qui enregistrera le plus infime de vos mouvements. Suivez vos ombres qui planent sur l’écran parmi des formes géométriques colorées : un mouvement de la main, et elles viendront à votre rencontre…
Au milieu de la scène un grand écran blanc. Sur l’écran se succèdent six séquences audiovisuelles construites autour du projet « Il est où, le centre ? ». Les mots, les images, les séquences filmées et animées, les bords de Loire retravaillés numériquement autour du sable et de l’eau, et les voix, les voix solitaires, les voix qui se superposent, les voix en chorale, les voix connues et inconnues…
Un peu plus loin, un autre écran, présentation des travaux d’étudiants ayant suivi les UEL « Arts numériques », un espace de création partagée, un lieu d’étude plurielle, un terrain de jeu pour l’imagination.


Le limnimètre… ?
Dès que vous aurez franchi la porte du théâtre, vous serez captivé par un imposant pilier érigé au milieu de la scène : il s’agit d’une relecture artistique d’un limnimètre, chef d’orchestre pour l’ensemble des installations.  Représentant 5 années des mouvements de la Loire par un flux visuel, le limnimètre donnera la cadence à l’ensemble de l'installation.


Les 144 pixels… ?
Nous avons voulu notre installation immersive : pas de public assis, pas de regards fixés sur les créations sous les feux de la rampe, pas de division en « nous » et « vous ». Pour ce faire, c’est simple, les neuf rangées de seize sièges rouges en velours deviennent la scène d’un spectacle lumineux, une installation de 144 petites lumières LED, l’une épinglée sur chaque siège.


Avec les membres de l'atelier
► Nina Rendulic  pour « Il est où, le centre ? », www.je-me-dis.com
► Matara Hitchcock pour sa coordination du chœur des étudiant(e)s de l'IDF
► Quentin Leveque pour le sas d'entrée
► Guillaume Moulin pour sa créativité
► Adrien Pitrou-Faizeau pour son idée lumineuse (les leds sur les sièges)
► et les étudiants de l’Institut de Français et leur enseignante Catherine Brumelot.



24 .. 27 avril 2017 Orléans - Bouillon - Restitution pendant le "Grand Bain 2017" (1 avril .. 1 juillet 2017)

Les voix, le limnimètre et les 144 pixels.

Une installation visuelle, sonore et immersive qui met sur scène un autoportrait collectif collaboratif, composée de toutes nos rencontres pendant cette année de résidence "Arts numériques".


IMG_9323 Restitution2.jpg Restitution1


Avec les membres de l'atelier
► Nina Rendulic  pour « Il est où, le centre ? », www.je-me-dis.com
► Matara Hitchcock pour sa coordination du chœur des étudiant(e)s de l'IDF
► Quentin Leveque pour le sas d'entrée
► Guillaume Moulin pour sa créativité
► Adrien Pitrou-Faizeau pour son idée lumineuse (les leds sur les sièges)
► et les étudiants de l’Institut de Français et leur enseignante Catherine Brumelot.


GrandBain2017
Au théâtre du Bouillon   pdf fiche_technique_theatre_2014

- lundi    24 avril  10h..22h Installation
- mardi    25 avril  10h..12h Installation
                     12h..    Présentation
                     17h      Conference
                     18h30    Vernissage
- mercredi 26 avril  12h..17h Présentation
- jeudi    27 avril  12h..20h Présentation
                     20h Démontage



25 avril 2017 Vernissage

Université d'Orléans:
- Ary BRUAND Président
Professeur en géosciences  Ingénieur agronome  HAL  "Les sols et le cycle de l'eau"

- Catherine PÉLAGE
Chargée de Mission "Vie culturelle et associative"


...


Toute personne dont le nom, la photographie, la voix (permettant son identification)
apparaît sur ce site peut à tout moment demander la suppression ou la modification
des informations la concernant en contactant: gerard.paresys

Ancre page mise à jour 28 5 2017

Paresys Accueil

Valid HTML 4.01 Transitional

Paresys Home
