ProjetEEG Journal du projet EEG - In-Between  EEG-160x160

Ursula Gastfall - Pascale Gustin - Gérard Parésys


        (EEG = Électro-encéphalographie = Electroencephalography)


Avant...

Hommage to Alvin Lucier @ Saint Merry, Paris

"Music for Solo Performer"
"Music on a long thin wire"

Dominique Peysson, Emmanuel Rébus, Guillaume Dumas

2 mai 2009
draw_eeg.png DialogueS

Performance réalisée pour le festival Obsolescence

Ursula, Sam et Pascsaq @ La Générale,

17 Décembre 2010





11 1 2011 au TMP/Lab à Vitry

Demo casque Bluetooth NeuroSky MindSet + logiciel "Jackson" (en Rebol) sur Mac par Sam

http://www.tmplab.org/wiki/index.php/Brain_Computer_Interface
http://www.tmplab.org/wiki/index.php//tmp/bci/jackson

Il y avait aussi un casque Emotiv EPOC, pas utilisé

EEG ../ARGOPd/wikipedia-16x16fr   ../ARGOPd/wikipedia-16x16en




29 1 2011 recu de Sam raweeg512.log.zip

"Et bien voila le concours est officiellement lance a celle ou celui qui fera le premier son brut de fonderie avec cette heure et demi d'enregistrement a donc, 512 mesures(lignes) /sec..."

raweeg512.log = fichier texte:

168
-177
-437
-486
-394
-250
-41
219
441
etc...

1 heure et demi = 90 minutes = 5400 secondes = 2764800 mesures à 512 mesures / sec.

raweeg512.log est le signal brut venant du capteur du NeuroSky MindSet avant décomposition en bandes de fréquence:

Brainwave type
Frequency range Mental state
Delta
0.1Hz - 3 Hz
Dreamless sleep, unconscious
Theta
4 Hz - 7 Hz Intuitive, creative, recall, fantasy, dream
Alpha
8 Hz - 12 Hz Relaxed, conscious
Low Beta
12 Hz - 15 Hz Relaxed yet focused, integrated
Midrange Beta
16 Hz - 20 Hz Thinking, aware of self & surroundings
High Beta
21 Hz - 30 Hz Alertness, agitation
Gamma
30 Hz - 100 Hz Motor function, higher mental activity

Dans cet ensemble il y a donc des fréquences audibles (Gamma).

Patches sous Pd-0.42.5-extended http://puredata.info/downloads
Ouvrent directement le fichier raweeg512.log.

Patch-Ecoute-EEG-1sec.zip Patch PureData "Patch-Ecoute-EEG-1sec-c.pd" + "raweeg512.log"
     permet d'écouter et enregistrer 1 seconde du fichier raweeg512.log

 Exemple 1 seconde: EEG-1sec-c.mp3 (28K)


Patch-Ecoute-EEG-1min.zip Patch PureData "Patch-Ecoute-EEG-1min-a.pd" + "raweeg512.log"
     permet d'écouter et enregistrer 1 minute du fichier raweeg512.log

 Exemple 1 minute (la 3e du fichier): EEG-1min-a.mp3 (1.4Mo)


ATTENTION: les sons, tres graves (< 200 Hz), ne sont audibles qu'avec un bon haut-parleur ou casque.

Ces fichiers mp3 sont bruts, sans aucune transformation, ils ont les memes durees et fréquences que les ondes EEG d'origine.
On entends donc le melange de toutes les ondes.

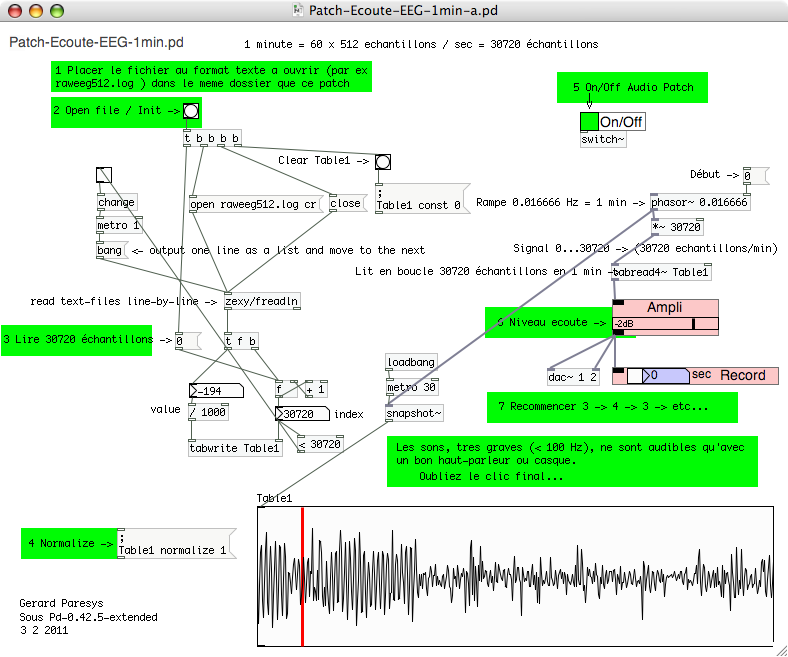

Patch-Ecoute-EEG-1min-a


Et EEG-1min-a.mp3 transposé de 2 octaves vers le haut pour le rendre + audible (?). Les fréquences changent mais les durées sont intactes (1 minute)

  EEG-1min-a-Transpose2Octaves.mp3 (1.4Mo)

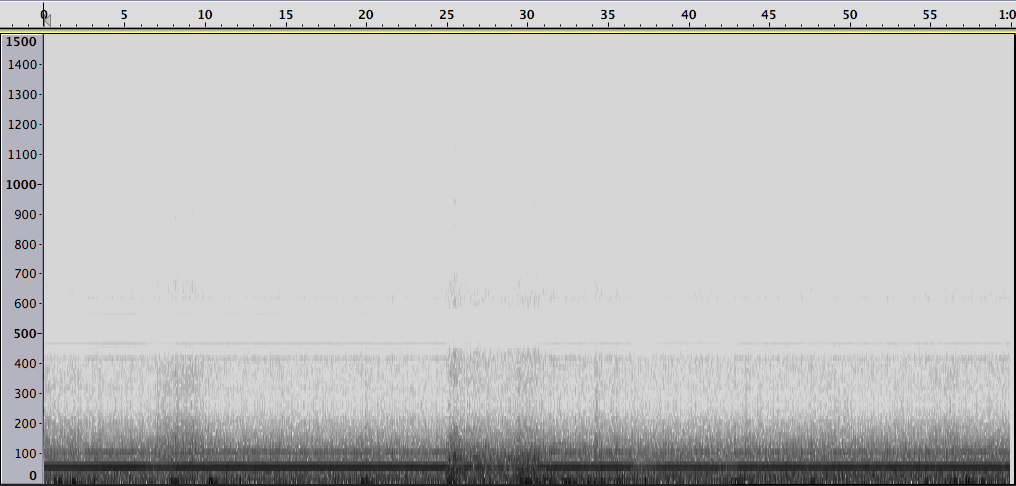

Le spectre de EEG-1min-a.wav (ou EEG-1min-a.mp3) calculé avec Audacity:

Spectre-1min-1.5kHz-4096-Hanning

montre des fréquences supérieures à 256Hz ce qui n'est pas normal puisque le signal d'origine est échantillonné à 512 Hz.

Cette erreur doit être causée par l'objet tabread4~ de PureData (?)

Nouveau patch amélioré (chargement accéléré) avec un filtre Passe-bas du 4e ordre à 250 Hz:

Patch-Ecoute-EEG-1min-Flt.zip Patch PureData "Patch-Ecoute-EEG-1min-b-Flt.pd" + "raweeg512.log"

 Exemple 1 minute (la 3e du fichier): EEG-1min-b-Flt.mp3 (1.4Mo)

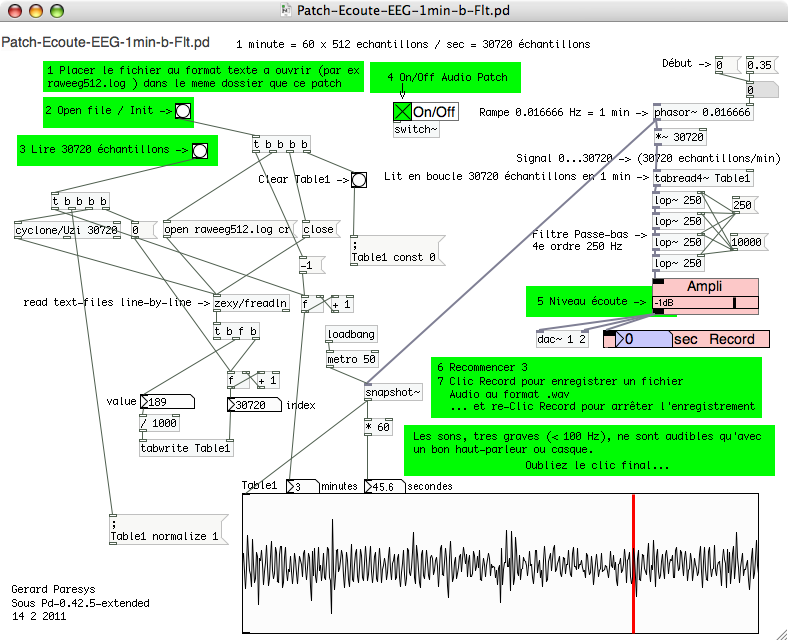

Patch-Ecoute-EEG-1min-b-Flt.pd

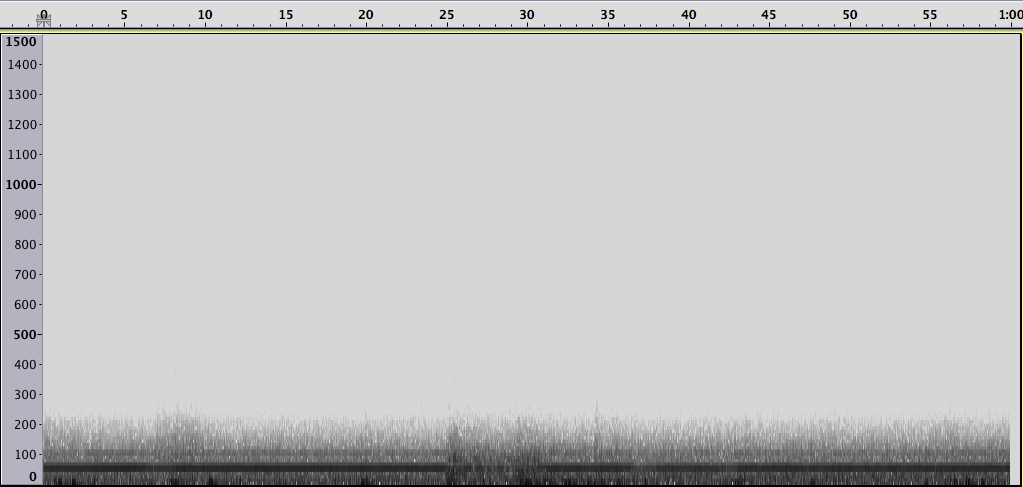

Le spectre de EEG-1min-b-Flt.wav (ou EEG-1min-b-Flt.mp3) calculé avec Audacity:

EEG-1min-b-Flt


On ne distingue plus rien au dela de 250 Hz.

Mais... le 50 Hz est trés présent: (et un peu le 100 Hz)
Constant
C'est probablement un parasite du secteur 220V EDF
Je doute qu'il y a autant de neurones de Sam synchronisés sur 50 Hz!

La résolution en fréquence avec FFT 4096 points est 44100 / 4096 = 10.7 Hz

Essayer de supprimer le 50 Hz (et son harmonique 100 Hz?) avec Spear?
http://www.klingbeil.com/spear/


15 2 2011 au TMP/Lab à Vitry

Avec Guillaume D http://www.introspection.eu

Mise en fonctionnement du ModularEEG
OpenEEGhttp://openeeg.sourceforge.net/

ModularEEG Design

modEEGamp-v1.0.png Analogue board

modEEGdigital-v1.0.png Digital board

ModularEEG Building

- Visualisation à l'oscilloscope des signaux de sorties de l'"Analogue board"
- Blindage des câbles des 2 électrodes et du board pour supprimer le "50 Hz".
- Gel de contact des électrodes "diy": Savon liquide + sel de cuisine.

Article de Guillaume (open-access):
- Dumas G., Nadel J., Soussignan R, Martinerie J. and Garnero L. (2010) Inter-Brain synchronization during social interaction. PLoS ONE 5(8): e12166. doi:10.1371/journal.pone.0012166.
http://dx.plos.org/10.1371/journal.pone.0012166

A voir: il semble qu'une connexion manquait dans nos essais: "Right Leg Electrode"
"DRL output" DRL = Driver Right Leg
A la jambe droite?
"The purpose of the DRL is to reduce common-mode signals such as 50/60Hz mains hum..."

A voir: il y a un low-pass filter a 59 Hz.
Ca n'aide pas à rendre l'EEG directement audible (les ondes Gamma).
Ce filtre a t'il été choisi parce qu'aux USA la fréquence du secteur est 60 Hz?
Modifier le filtre?




16 02 2011

Recu de Sam un patch de Pascale first_4.pd qui permet de recevoir les ondes (full dataset/sec) du MindSet.

Subject: Lecture TCP venant de Rebol
From: samneurohack
... je te joins un patch intermédiaire de Pascale qui recevait la totalité des ondes filtrées, donc a un full dataset/sec.
Il semble qu'elle ai du trouver le bon objet qui peut recevoir les données envoyées par rebol sur un port TCP.
Par convention on a choisi 13856 pour suivre le port utilise par le casque Mindset.
...




10 03 2011 à l'ENS Recherche documents sur Alvin Lucier et "Music For Solo Performer"

Lucier-Music-for-solo-performer-1965


- Site "officiel": http://alucier.web.wesleyan.edu/


Alvin Lucier: Music for Solo Performer
for enormously amplified brain waves and percussion (1965)

The alpha rhythm of the brain has a range from eight to twelve hertz, and, if amplified enormously and channeled through an appropriate transducer, can be made audible. It can be blocked by visual attention with the eyes open or mental activity with the eyes closed. No part of the motor system is involved in any way. Control of the alpha consists simply of alteration of thought content - for example, ashifting back and forth from a state of visual imagery to one of relaxed resting.
Place an EEG scalp electrode on each hemisphere of the occipital, frontal, or other appropriate region of the performer's head. Attach a reference electrode to an ear, finger, or other region suitable for cutting down electrical noise. Route the signal through an appropriate amplifier and mixer to any number of amplifiers and loudspeakers directly coupled to percussion instruments, including large gongs, cymbals, tympani, metal ashcans, cardboard boxes, bass and snare drums (small loudspeakers face down on them), and to switches, sensitive to alpha, which activate one or more tape recorders upon which are stored, pre-recorded, sped-up alpha. Set free and block alpha in bursts and phrases of any length, the sounds of which, as they emanate from the loudspeakers, cause the percussion instruments to vibrate sympathetically. An assistant may channel the signal to any or all of the loudspeakers in any combination at any volume, and, from time to time,engage the switches to the tape recorders. Performances may be of any length. Experiment with electrodes on other parts of the head in an attempt to pick up other waves of different frequencies and to create stereo effects. Use alpha to activate radios, television sets, lights, alarms, and other audio-visual devices. Design automated systems, with or without coded relays, with which the performer may perform the piece without the aid of an assistant.

[Original Prose Score taken from "Alvin Lucier: Reflections", Edition MusikTexte, 1995, Köln, www.musiktexte.de]

http://www.ausland-berlin.de/sololala-2009-5th-night


Vinyl (usé) téléchargeable free sur Rapidshare en mp3:

VinylALucier


  01. Music For Solo Performer [by Alvin Lucier] (13:29)


   02. Music For Solo Performer [by Pauline Oliveros] (15:01)


"Using two amplifiers adjusted in gain to the point of almost resonance, Alvin Lucier realized his breakthrough composition, conceived in 1964 and performed in 1982. Alpha brains from his brain are being transformed into sound, producing vibrations in the 9Hz to 15Hz frequency range, almost unreachable for the human ear, but the nonlinearities in the amplifiers and the stimulus of such low frequency sound waves on percussion instruments lie in the hearable spectrum of sound, and thus can be recorded. This piece of genius from this contemporary American composer can be heard in this two tracks record, ripped from the original vinyl performed by him and by Pauline Oliveros.
According to Lucier, this kind of performance requires quite a deal of concentration to produce a steady stream of alpha waves from the brain, instead of just isolated bursts, and this can be noticed in his performance as it evolves"

Credits
Arranged By [Percussion Arrangement] - Ron Kuivila
Artwork By [Art Director] - Patrick Vitacco
Artwork By [Design] - Nancy Foote/By Design
Engineer - Jack Stang , Nicolas Collins
Mastered By - Howie Weinberg
Other [Artistic Advisor] - Ned Sublette
Photography - David A. Cantor
Producer - Alvin Lucier
Recorded January 21-24, 1982 at Nickel Recording, Hartford, CT.
Lovely Music, Ltd.

Alvin Lucier   ../ARGOPd/wikipedia-16x16fr   ../ARGOPd/wikipedia-16x16en

A re-interpretation of Alvin Lucier's famous sound piece for human brainwaves "Music for Solo Performer".
This interpretation was done directly from the poetic score, never having heard or seen the original music performance.
Brainwave performer: Andrew Brouse
Audification by Automates Ki: Maxime Rioux
Video Production: César Saez
Inspiration: Alvin Lucier
Extrait de 3:55 min d'un concert de l'univ McGill 14 nov 1999
Musique produite par les ondes Alpha du cerveau



Festival SOLOLALA Berlin 2009
Performance & sound objects: Steffi Weismann
Technical realisation and programming: Sukandar Kartadinata


07 04 2011 – 19h30 Concert : Music for solo performer

"À l'invitation de Philippe Decrauzat, le musicien allemand Hauke Harder réactive la pièce mythique du compositeur américain Alvin Lucier. Créée en 1965 et rejouée sous sa forme originale, Music for solo performer fait appel à un dispositif de traduction sous forme sonore des ondes cérébrales, via un ensemble de percussions."


Page Labo Capteurs neuronaux sur wiki.labomedia


13 04 2011 Commande Olimex (Bulgarie)

openEEG set of analog and digital assembled boards Code: AR180903A/ASM eeg_analogeeg_digital 125€
13 04 2011 Commande The electrode store
100 Electrodes 10mm Ag/AgCl plastic discs Model: WBT-DSC 100Electrodes 38$
voir: OpenEEG Electrodes
3 tubes Ten20 Conductive EEG Paste Model: 10-20-4T 3Tubes 18.50$

15 04 2011 Commande Olimex reçue

Cablage des electrodes avec prisex XLR:
ModularEEG Case and Cabling electrodescable
OpenEEG Electrode Howto
Electrodes - Monopolar or Bipolar Montage (flickr)


Building, testing trimming the ModularEEG


Liaison OpenEEG DigitalBoard -> Liaison série prise DB9 -> Interface série/USB -> Mac -> PureData
 Câble convertisseur USB - série (RS)
 USB to Serial for Mac OS X Snow Leopard (blog de Davy Schmeits)
 Mac OS X Prolific PL2303 driver project


Astuce pour tester la liaison série: voir: TxD Speaker test


OpenEEG-related software


Décrypter les datas transmises par la prise série:
D'apres Horia Cosmin Samoïla sur [Openeeg-list] Signal processing & Porting Dev:

On the Firmware Protocol (BrainBay docs for example) its wrote;
"The P2 Firmware Protocol was the inital transmiss
ion protocol of the OpenEEG  project, used by ModularEEG.
It is compatible with the ElectricGuru application.
P2 uses 17 data bytes to transmit 6 channels of EEG data:
 1: sync0;    // synchronisation byte 1 = 0xa5
 2: sync1;    // synchronisation byte 2 = 0x5a
 3: version;  // version number = 2
 4: count;    // packet counter. Increases by 1 each packet.
 5: Chn1low   // channel 1 low byte
 6: Chn1high  // channel 1 high byte
 7: Chn2low   // channel 2 low byte
 8: Chn2high  //  ...
 9: Chn3low
10: Chn3high
11: Chn4low
12: Chn4high
13: Chn5low
14: Chn5high
15: Chn6low
16: Chn6high  // channel 6 high byte
17: switches; // State of PD5 to PD2, in bits 3 to 0.   "

Voir: brainbay_developer_manual.pdf p27

BrainBay est un logiciel sous Windows. brainbay_user_manual.pdf

Vitesse de transmission série / Fréquence d'échantillonnage
1 packet = 17 bytes
1 transmitted byte = 10 bits
=> 1 packet = 170 bits
57600 bits/sec / 170 = 338 packets/sec maxi
Donc 338 samples/sec max envoyés à la prise série et donc à l'interface USB/série
On mesure effectivement environ 250 packet/sec recu.




Traitement des signaux avec PureData

Problème de l'analyse FFT des trés basses fréquences: puredata.hurleur.com


Liens

http://wiki.labomedia.org/index.php/Labo_Capteurs_neuronaux
http://www.tmplab.org/wiki/index.php/Brain_Computer_Interface
http://doc.ubuntu-fr.org/interface_neuronale






03.04.05.06.07.mai 2011

Fete-01 FETE 0.1. 2011 - Réalités Augmentées vs Dystopies

07.mai 2011 FINAL FETE01 prix libre
Atelier modelage de la Maison Bourgogne
Pascale Gustin, Ursula et Gérard Parésys (france) 21h09-21h59
Maison Bourgogne 108 rue de Bourgogne – 45000 ORLEANS

www.labomedia.org  feed://labomedia.org/feed/

EEG
...

25 5 2011

Désinstallation de: Driver OpenSource PL2303
http://sourceforge.net/projects/osx-pl2303/files/osx-pl2303-0.3.1-10.4-universal.dmg
There is no util to support the deinstallation process. Removing the driver can be done manually. Execute the following steps to remove the driver:
 - open a terminal
 - type: kextunload /System/Library/Extensions/osx-pl2303.kext/
 - The command prompt asks for your administrator password
 - type: sudo rm -r /System/Library/Extensions/osx-pl2303.kext/
 - The command prompt asks for your administrator password
 - type: sudo rm -r /Library/Receipts/osx-pl2303.pkg/
 - The driver should be uninstalled.

Parce que ne fonctionne pas correctement… (Obligation de Quitter + Relancer Pd et meme MacOSX pour que ca fonctionne!)

Installation de: Driver Prolific PL2303
http://www.prolific.com.tw/eng/downloads.asp?id=31   -> md_PL2303_MacOSX10.6_dmg_v1.4.0.zip
For Mac OS X 10.6.x Snow Leopard (32-bit and 64-bit kernel)

OK fonctionne sous MacOSX.6.7 sur MacBookPro

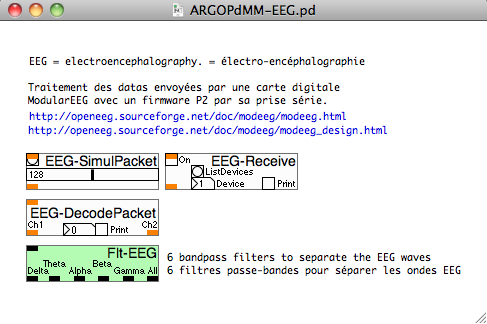

4 nouveaux MiniModules Pure Data pour OpenEEG:

Mini-Modules EEG

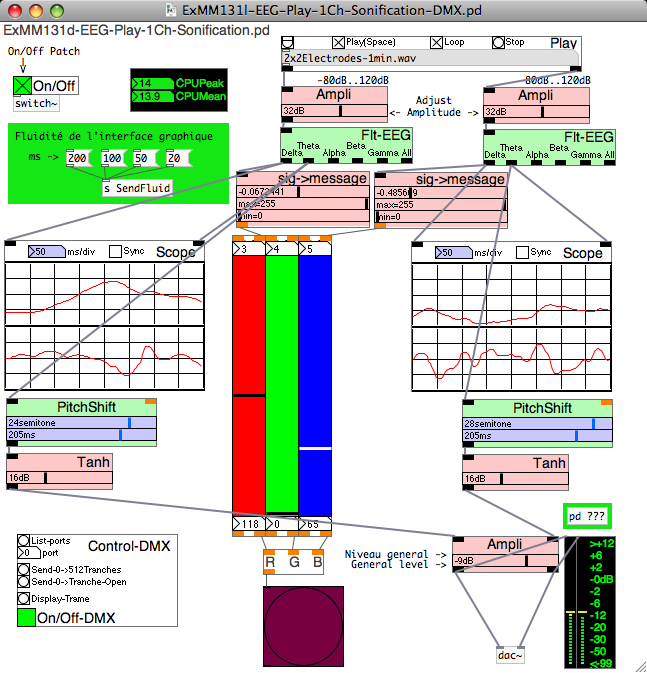

Et 7 Patches "ExMM131-EEG" utilisant ces MiniModules EEG:

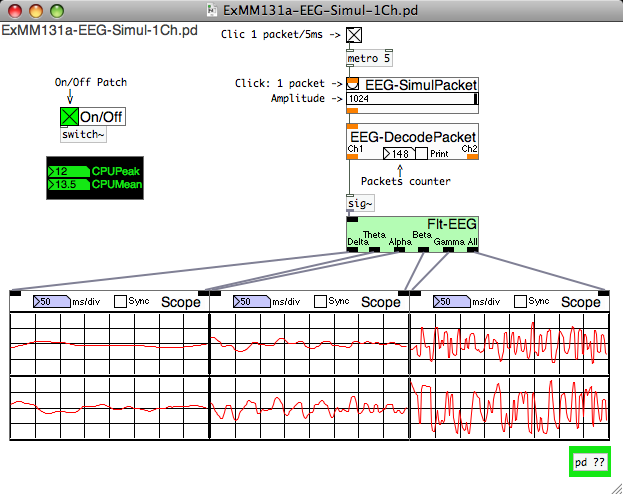

EcranPatchEEG



Jeudi 30 06 2011 ATELIER (LABORATOIRE OUVERT) /TMP/LAB/ à la Gaite Lyrique




Dimanche 3 07 2011 Atelier /TMP/LAB/ au MAC/VAL de Vitry

"14h-18h en continu : un festival d’atelier participatif au croisement du web, de la musique et d’une utilisation créatrice de la biologie.
Bien sûr vous arrivez sans aucune connaissance technologique. Venez comme vous êtes, vous le valez bien !"

tmp/lab


"- Atelier “Open EEG” avec G. Parésys, Pascsaq, Sam, Ursula :
En captant les ondes cérébrales, un environnement visuel et musical sera généré et modifié au gré des fluctuations de pensées. Détournant le mindset, cet atelier performatif et interactif, invite à réfléchir sur la matérialisation de la pensée."

MAC/VAL

"-Atelier EEG : son/image :
Cet atelier présentera deux technologies de captation de signaux constitués de données d'électro-encéphalogrammes. La première utilise le produit industriel et commercial "Mindset" et le détourne vers d'autres applications potentielles et ludiques. La seconde est une réalisation DIY (Faites-le-vous-même) à partir du projet open source "OpenEEG". Ces deux techniques ont fait l'objet d'applications artistiques où les données d'électro-encéphalogrammes étaient utilisées afin de produire divers environnements visuels et sonores."

Pascale Gustin - Ursula Gastfall  - Gérard Paresys - Sigolène Valax

Nous avons nommé cette performance, provisoirement peut-être « In-Between », c'est à dire, suggérer cet état de « passage » qu'emprunte la conscience pour se trouver dans une condition particulière ou dans une autre, une transition d'une forme d'énergie mentale à une autre forme d'énergie mentale.


Le dispositif technique déployé dimanche entre MacVal/Désert Numérique:

reseauMacVal




Notre performance :
Toujours, nous avons gardé à l'esprit de rester au plus proche de l'onde, de son énergie, de sa temporalité afin de coller au phénomène lui-même. À aucun moment, nous n'utilisons de samples ou autres artéfacts sonores.
Même si l'onde est amplifiée, on garde sa même énergie et sa temporalité car seule la bande fréquence allant de 30 Hz - 100 Hz (gamma), peut être perçue directement par l'oreille humaine, sans transformation.
Tout ce qu'on va entendre est ce flux filtré, amplifié, Delta, Théta, Alpha, Béta, rendues audibles par distorsion et transposition vers le haut, en temps reel. [...]
La composante temporelle est conservée : le rythme de chaque onde peut être perçue. La composante énergétique est conservée : l'intensité du son suit l'intensité des ondes. Cette « sonification » des signaux EEG est beaucoup plus directe. On reste « en contact ».



Sur la place de l'église de Saint Nazaire le Désert, le dimanche 3 juillet 2011, vers 17h30.

DesertNumerique2011

Sonifié par le long ressort vibrant de l'atelier "ondes", un signal en provenance (stream) du MacVal, à Vitry sur Seine. Signal constitué de données d'électro-encéphalogrammes captées sur une performeuse, dans le cadre de l'atelier OpenEEG / performance «In-Between».




Site de Pascale Gustin et DialogueS - OpenEEG et In-Between




9 2011

Achat de 2 x analog assembled boards (2 x 75 Euros) + 1 x digital assembled board (50 Euros) chez Olimex




13 2 2012

IconeSuperCollider.png Interessant... sur le "SuperCollider Mailing Lists Forum"
Discussion: brainwave performance, EEG + SC + Jitter




2 2012

Contrôle de projecteurs de lumière avec le protocole DMX:
Mac + Pure Data -> USB -> ENTECC-DMX-USB-PRO

Interface
ENTTEC DMX USB PRO
-> DMX -> Par56
Projecteur
Par56 151 LEDs

Installation de FTDIUSBSerialDriver_v2_2_16 dans le Mac (idem Driver pour Arduino)
Patch Pure Data Go2enttec.zip chez LaboMedia

Les bases du protocole DMX  (Audiofanzine)



3 2012

Fabrication d'un cable plat pour relier les 3 cartes.
 - 3 connecteurs HE10 femelle 34 contacte (chez RS)
 - Nappe 34 conducteurs (Recup floppy-disk cable d'un ancien PC)

Voir: Multi-channel OpenEEG (pour une réalisation avec plus d'un "analog board" donc avec plus de 2 paires d'électrodes).
  Et le problème: Only one DRL channel
  Et voir: modeeg-wiring


Interessant:
Openeeg-list -- Discussion of EEG hardware, software, training protocols, NFB theory - for developers and users.
   ... Archive gmane




8 3 2012 Guillaume Dumas

sur la Mailing-List neurohack arobase lapaillasse.org

"Pour préciser ce qu'on observe, les signaux retranscrivent l'activité de population de neurones à la surface du cortex.
En EEG il est totalement illusoire de viser enregistrer quelque chose des régions profondes (même les creux de sillons de cortex sont super atténués).
Pour un électrode cela représente donc plusieurs dizaines de milliers de neurones.
...
On ne mesure pas des fonctions psychologiques, on mesure l'activité de neurones moyennée dans le temps (et donc en écrasant toute la dynamique d'un réseau de plus de 84 milliards de cellules).
Du coup, il faut vraiment intégrer que les mesures ne sont que des corrélations extrêmement floues.
Par exemple, la mesure du rythme alpha-mu entre 8 et 13Hz est souvent associé à l'état de relaxation, voir de méditation.
Mais déjà, l'alpha-mu comporte plein de sous-rythmes que les scientifiques eux-même ignorent la plupart du temps.
En 100 ans de recherche et plus de 50000 articles, ce rythme qui est le plus simple et le plus exprimé reste encore un grand mystère.
Physiologiquement des théories récentes l'associent à une régulation des activités locales. Ainsi une augmentation dans cette bande de fréquence retranscrirait une inhibition de l'activité des neurones.
Du coup, cela fait sens vis-à-vis de la relaxation et de la méditation mais on est loin d'une mesure spécifique."





23 3 2012

Problème détecté sur certains câbles d'électrode.
Symptômes:
 - Signal faible, 50 Hz...
 - La résistance mesurée, câble débranché, entre 1'électrode et le blindage du câble est faible: < 20 Megohm
(L'amplificateur d'instrumentation INA114 Datasheet où sont connectées les 2 électrodes a une impédance d'entrée de 10000 Megohm // 6 pF)
Cause: probablement des résidus de gel conducteur (qui laisse passer du courant) entre l'électrode et le blindage.
Solution: nettoyer et arrêter le blindage à 1 ou 2 cm de l'électrode.





24 3 2012 labs_fusion.jpg "2062 LABS EN FUSION" à la Gaité Lyrique

Performance EEG, braincomputer interface (tmp/bci) //Neurohack

OPH_tmp-lab-gaite-lyrique

A partir de captations des ondes électro-encéphalographiques, tmp/bci les fait voir et entendre grâce la création d'environnements visuels et sonores.




4 2012

Contrôle DMX de 6 Lyres XL 1200 Spot PR LightingXL1200 -> Canaux DMXXL1200-DMXChannel
Patch Pure Data -> TestDMX.pdPatchPdTestDMX
Mise au point à la Gaité Lyrique




20-21 4 2012 /tmp/lab/release weekend de clôture à la Gaité Lyrique

eeg_focus4

In Between : Performance Focus

Un ballet électronique et mécanique
"Faisceaux de lumière, vibrations sonores et micro mouvements sont travaillés par l’activité interne de deux cerveaux captée lors de la performance, pour créer un ballet électronique et mécanique des oscillations de ces ondes cérébrales."

InBetween-21-4-2012-1.jpg InBetween-21-4-2012-2.jpg






28 4 2012 Un nouveau MiniModule Pure Data "EEG-DecodePacket" à 4 sorties pour OpenEEG:


et 12 nouveaux patches "ExMM131-EEG2.zip" utilisant ces MiniModules EEG:





2 5 2012 Rencontre:

A l'ESPCI: Ronan James de l'ESPGG & un groupe d'eleves de l'ESPCI interessé par un projet EEG -> Contrôle de jeu avec un casque Mattel




23 06 2012 Participation Apéro Codelab #16 "Ici C'est PARIS" à Mains d'Œuvres à Saint-Ouen
           en même temps que l'Open Atelier #3 du Craslab

aperocodelabmaindoeuvre1.jpg Pascale Gustin / Gérard Paresys - OpenEEG
"Gérard et Pascale nous ont dévoilé les images et les sons produits par les ondes cérébrales (organique)"

... et performance de poésie visuelle et sonore de Pascale Gustin




1 9 2012 Intéressant (signalé par Guillaume Dumas):

La thèse de Bao Hong Tan: Icone pdf Using a Low-cost EEG Sensor to Detect Mental States




19 10 2012 Rencontre:

au Tmp/Lab à Vitry: Sam, Ursula & un groupe d'élèves de l'école polytechnique interessé par un projet EEG -> Contrôle de jeu




Intéressant:  INsideOUT (2009) performance de Claudia Robles Angel
                Icone pdf The Use of Bio-interfaces in Interactive Multimedia Works: Two Examples
                An open conversation with Marco Donnarumma, Claudia Robles and Peter Kirn




20 12 2012 au Tmp/Lab à Vitry

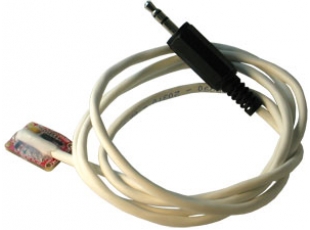

Connection des électrodes actives "EEG-AE" OlimexEEG-AE-01
Icone pdf Schéma EEG-AE.pdf
aux cartes ModularEEG "EEG-ANALOG-ASM"eeg_analog
Schéma modEEGamp-v1.0

Problème de l'alimentation 5V...

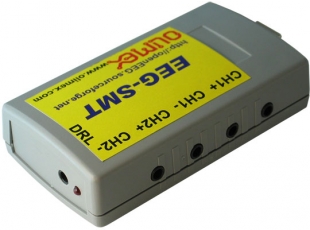

Ces électrodes sont faites pour être connectées au EEG-SMT Olimex: EEG-SMT-01
Icone pdf EEG-SMT-SCHEMATIC-REV-B.pdf

... voir 23 6 2014




27 12 2012 Les ondes EEG gamma (30..100 Hz)...

Discussion sur la mailing list neurohack arobase lapaillasse.org

From: Remi Sussan
Dorion Sagan "Up from eden":
"Although alpha, the standby state of the cortex, is fairly easily detected using electrodes put on the scalp, gamma is elusive. Gamma does not readily pass through the skull for a variety of reasons. The amplitude of its high-frequency oscillations is low. It is also, compared to alpha, more localized, fragmented, and transient.Worse for those trying to study it, muscles make electrical noise in the 10- to 70-Hz range that interferes with gamma’s detection."

"Up from dragons" plutôt? ou "Up from Eden" de Ken Wilber?

From: Gab
... Le gamma est de l'ordre de quelques microvolts contre qques centaines pour l'activité musculaire, il y a facteur 100 entre les deux signaux. Un froncement de sourcil ou des oreilles (pour les plus primates d'entre nous) ou des muscles crâniens de façon générale a tendance à facilement saturer les amplis...
L'activité gamma est trés difficilement détectable : faible amplitude, apparait de manière localisée et par courtes bouffées de quelques 10zaines de ms...

From: Guillaume Dumas
... une électrode sèche frontale détecte vraisemblablement plus les micro-contraction EMG que le gamma.
... à mon avis c'est détecter les muscles de contraction des sourcils (corrélés à l'attention)...

From: Gab
Apparemment il n'y a pas que le gamma, tout ce qui est >20Hz est contaminé par l'EMG

EMG contamination of EEG: spectral and topographical characteristics
Clinical Neurophysiology, Volume 114, Issue 9, September 2003, Pages 1580-1593
I.I Goncharova, D.J McFarland, T.M Vaughan, J.R Wolpaw

et dans:
Scalp electrical recording during paralysis: Quantitative evidence that EEG frequencies above 20 Hz are contaminated by EMG
Clinical Neurophysiology, Volume 118, Issue 8, August 2007, Pages 1877-1888
Emma M. Whitham, Kenneth J. Pope, Sean P. Fitzgibbon, Trent Lewis, C. Richard Clark, Stephen Loveless, Marita Broberg, Angus Wallace, Dylan DeLosAngeles, Peter Lillie, Andrew Hardy, Rik Fronsko, Alyson Pulbrook, John O. Willoughby

"Most of the scalp EEG recording above 20 Hz is of EMG origin. Previous studies measuring gamma EEG need to be re-evaluated."

From: Guillaume Dumas
Il y a aussi tout le problème des micro-saccades qui est très difficile à corriger:
Gamma: Insight and Consciousness… Or just Microsaccades? (scienceblogs.com)




28 1 2013 Salle Star Trek à Mains d'Œuvres à Saint-Ouen




Joseph Beuys

"Mon intention est surtout d‘exprimer le lien entre les phénomènes acoustiques et plastiques. Ecouter est  étroitement lié avec l‘acte de percevoir l‘art plastique. Le processus de la perception visuelle est isolé et s‘incline donc vers une considération intellectuelle des choses. Je pourrais presque dire: sans écouter, on ne peut faire aucune plastique.“

"j‘étais conscient que l‘acte de parler lui-même est sculpture ... Je considère aussi la pensée humaine comme la première sculpture, qui sort de l‘homme. Qu‘il peut regarder sa pensée comme un artiste regarde son oeuvre. Qu‘il regarde son acte de penser.“

La voix dans les arts plastiques Walter SIEGFRIED




Participer à:

IDAF Prize 2013: Symbiosis
Improvisation and Digital Arts Festival Prize
"Symbiosis:  A relationship of mutual benefit or dependence[?]"
"To submit your work for consideration for the IDAF Prize 2013, please send the following, in a single word doc/pdf, to submissions arobase idaf.co.uk by Saturday 16 February, 2013..."
...
Une phrase extraite du texte de DialogueS qui concerne aussi In between :
"As the virtual painting of an imaginary, the performance shows the hybridization of the minds of two players, a dialogue with multiple facets among several actors of different natures : performers, machine, their common visuals and their shared soundscapes."( 36 mots)
Reprise du texte de Pascale lors de la première performance d'In-between :
  Version 1 :
À partir du projet open source Open EEG, nous avons construit notre interface de capture d’éléctro-encéphlogrammes afin de coller au plus proche au phénomène lui-même, de l’onde, de son énergie, de sa temporalité. La composante  temporelle est conservée : le rythme de chaque onde peut être perçue. L’intensité du son suit l’intensité des ondes. Cette « sonification »  des signaux EEG est directe. On reste « en contact ». « In-Between » suggére cet état de « passage » qu’emprunte la conscience pour se trouver dans une condition particulière, une transition, un passage, rendu sensible par les propriétés sonores et visuels de cet infra-mince en présence.
  Version 2 :
À partir du projet open source Open EEG, nous avons construit notre propre interface de capture d’encéphalogrammes, afin de se tenir au plus proche du phénomène, des l’ondes cérébrales, de leurs énergies et de leurs temporalités. Le rythme de chaque onde peut être perçue. l’intensité du son suit l’intensité des ondes. Cette perception directe des signaux EEG maintient en contact les deux performeurs et rend sensible la relation inframince qui se tisse entre eux peu à peu. « In-Between » suggére cet état de « passage » qu’emprunte la conscience pour se trouver dans une condition particulière, dans une transition, un passage rendu sensible par les variations infra-minces, sonores et visuelles de deux cerveaux en présence.
...

Icone pdf presentation.pdf
In-Between Labomedia Orléans 7 mai 2011 mp4   (18 Mo)
In-Between Gaite Lyrique 21 avril 2012 mov    (154 Mo)
In-Between Main d'Oeuvres 28 janvier 2013 mp4 (21 Mo)





28 février 2013

De : marika dermineur
Date : 28 février 2013 23:04
Objet : DN4 / EEG
...
on aimerait vous inviter, Pascale, Ursula et Gérard,
pour la performance EEG,  In-between.
...
Le vendredi soir, on prévoit une soirée qui évoque indirectement la
télévision: avec des performances et une installation sur les états de
conscience modifiés (capteurs EEG, hypnose) et c'est là qu'on pensait à
vous; et le dimanche, des moments relaxants, qui transforment le mode de
réception ou d'écoute (massages sonores, siestes musicales, pétanque,
balades... etc).
...
la meme soirée/thématique: Vincent Epplay, Hypnose, et une installation
qu'on espere faire venir, de Cosmin Samiola et Marie-Christine Driesen,
"Aurora Consurgens". Et, en vue, une chercheuse Alexandra Corneyllie
spécialisée ds le traitement du signal EEG.

Le festival se passe en montagne, dans un village isolé, à 1h de route
du premier marchand de câble, la logistique y est un vrai casse tête, on
anticipe un maximum, et quand ça commence, on fait avec ce qu'on a. le
programme est pensé à l'échelle du village.
...




13 2 2013

Installation sous Windows XP
 - Téléchargement du "PL2303 USB to Serial Drivers" chez Prolific -> Support ...
   -> PL2303_Prolific_DriverInstaller_v1.8.0.zip pour Windows XP (32 & 64-bit), Vista, 7, 8
 - UnZip PL2303_Prolific_DriverInstaller_v1.8.0.zip -> Dossier  PL2303_Prolific_DriverInstaller_v1.8.0
 - Lancer PL2303_Prolific_DriverInstaller_v1.8.0.exe ...
 - Connecter le câble convertisseur USB - série
 - Ouvrir ExMM131g-EEG-Receive-2Ch-Calibration.pd -> MM EEG-Receive -> ListDevices ...
 - ...
Au besoin lancer checkChipVersion_v1006.exe du dossier PL2303_Prolific_DriverInstaller_v1.8.0 pour vérifier le type de chip Prolific dans le câble convertisseur USB - série
  -> "This is a PL-2303 HXD chip" dans mon cas

A tester: le logiciel OpenVIBE pour Windows et Linux
"Software for Brain Computer Interfaces and Real Time Neurosciences"
Compatible OpenEEG




29 3 2013 Réunion

LA GÉNÉRALE NORD-EST 14, av. Parmentier Paris XIe - M° Voltaire.
Olivier Seror - Jean-Charles Duboc - Sam Neurohack - Pascale - Ursula - Gerard




5 4 2013 Pascale

capture_001




2 6 2013 tmp/lab Vitry

Headset EEG Emotiv  Quick Start Guide  YouTube

Headset EEG Imec / Panasonic           YouTube   ...  (Vu sur Kurzweil Accelerating Intelligence)




20 6 2013

Nouveau MM pour Pure Data: Flt-EEG-v2
Flt-EEG-v2 = nouvelle version du MM Flt-EEG
4 filtres Passe-Bas ajoutés par rapport à la 1ere version
pour mieux atténuer les artefacts > 100 Hz, trés audibles, créés par l'échantillonnage à environ 250 sample/sec des données reçues depuis la carte OpenEEG.

et 2 patches pour tester et comparer les filtres:
ExMM131n-EEG-Play-2Ch-Sonification-v2.pd
ExMM131n-EEG-Play-2Ch-Sonification-v2-PitchShift2.pd

Flt-EEG-v2.zip (2.8Mo)

Finalement la différence entre les filtres est surtout audible pour les ondes gamma.

Le 2e patch permet de comparer aussi les MM PitchShift et PitchShift2.
PitchShift2 utilise l'objet soundtouch~ de Katja Vetter

Une citation:
The  Measurement, Interpretation, and Use of EEG Frequency Bands
Thomas F. Collura, Ph.D.,  P.E. December 7, 1997
"Measuring  frequencies
Frequencies may be measured in several ways. One is to use a Fast Fourier Transform (FFT) to estimate the  amount of energy for all frequencies, in a defined interval of time, usually  about 1 second. This is accurate, but lacks fast response, if training is a primary goal. Filtering is also used, which provides a faster response, but is limited to specific bands. Digital filters are implemented using computer software, and are a preferred method."




Jeudi 4 au dimanche 7 Juillet 2013

091-Desert-Numerique-affiche-2013

Désert Numérique est un événement porté par l'association Désert Numérique,
avec Karen, Marika et Bernard Dermineur et Michèle Lision.
Contact: desertnumerique arobase incident.net - Tél: 04 75 27 52 59
Désert Numérique, Place du Clédan, 26340 Saint-Nazaire-le-Désert Drôme

Infos pratiques 2013   Programme  Icone pdf Présentation


In-Between
Performance de Ursula Gastfall / Pascale Gustin / Gérard Paresys
Vendredi 5 juillet - 22h00

Comme la peinture virtuelle d'un imaginaire, la performance montre l'hybridation de l'esprit de deux personnes, un dialogue à multiples facettes entre plusieurs acteurs : les performeurs, la machine, leurs paysages sonores et visuels partagés.

À partir du projet en source ouverte «OpenEEG» http://openeeg.sourceforge.net, nous construisons nos propres interfaces de captation de l'activité électrique du cerveau, afin de rester au plus proche des ondes cérébrales, de leurs énergies et de leurs temporalités. De plus, fabriquer l'interface minimise ici, la relation de suggestion induite. Les casques EEG du commerce ont tendance à inférer une relation particulière avec le sujet, c'est à dire : provoquer la détente, attention, la relaxation, une relation de croyance, de consentement envers l'objet technique.
Ici, nous découvrons, nous questionnons... Le rythme de chaque onde peut être perçue, l'intensité sonore suit l'intensité de l'onde. Cette perception directe des signaux électro-encéphalographiques maintient en contact les deux interprètes et rend sensible, par d'infra-minces changements, la relation qui se développe peu à peu entre deux cerveaux.

«In-Between» est cet effet de transition emprunté par la conscience dans un état particulier, vers une forme de syntonie.

Article du 5 juillet 2013 dans Libération

mosikaImage6 Video sur www.mosaika.tv -> room_44_incident_05-07-2013-22h-21m-32s






8 1 2014 Réunion

LA GÉNÉRALE NORD-EST 14, av. Parmentier Paris XIe - M° Voltaire.
Olivier Seror - Emmanuel Ferrand - Sam Neurohack - Sylvain Charron - Romain Grandchamp - Pascale - Ursula - Gerard

Brainarium de Romain Grandchamp


et ... Je t'aime je t'aime (1968) Alain Resnais YouTube




23 6 2014
Connection des électrodes actives Olimex aux cartes ModularEEG: Icone pdf Schéma EEG-ANALOG-EEG-AE.pdf




28 6 2014

Liens: 10 Pieces Of Music Created With Brainwaves
       Marina Abramović Presents New Work Investigating Brainwave Synchronization

       Phi "A scientific short film of Guillaume Dumas and Luc Halard,
               with Sarah Amar and Stephanie Boubli"




29 - 30 6 2014

AfficheLaGenerale
LogoLaGenerale.jpg Etats modifiés de conscience

La Générale Nord-Est Coopérative artistique, politique et sociale. 14 Avenue Parmentier Paris XIe

Ateliers, conférences, débats, projections autour de l’infinie complexité des phénomènes neurologiques.

Avec: Sylvain Charron, Guillaume Dumas, Emmanuel Ferrand, Pascale Gustin, Gérard Paresys, Perrine Ruby, Olivier Seror + surprises.

Mots clés: cerveau, neurosciences et sciences cognitives, mais aussi psyché, hypnose, rêve, hallucination, systèmes complexes, émergence, conscience…




22 11 2014 ... 8 2 2015 Emmanuel Ferrand à Daejeon Korea
                        “The Brain” Daejeon Museum of Art (DMA)


Homepage    Programme en coréen    Programme en anglais

Neuroswitch / reductio ad absurdum sur le site de La Générale

Neuroswitch / reductio ad absurdum

The ultimate reductionist device : 80 billions of neurons condensed into one single universal switch.

An absurd piece of DIY hardware which allows you to use your brainwaves to switch on or off any kind of electric device, such as a light bulb, an electric razor, a sex-toy...
The possibilities are endless !

For instructions to build this device yourself – and more reductionist fantasy – check http://neuroswitch.fr

The modern discoveries of neurosciences are amazing, but one should be careful not to overinterpret them. The main finding is that the brain is actually more complicated and mysterious than we thought ! In particular, to think of the brain as a kind of biological computer is actually something of an oversimplification.

The brainwaves detection techniques(EEG) have been around for more than one century, and this crude technology, which gives only a superficial view of the brain activity, is actually accessible now to any interested amateur and has been considered by artists since the 1950s. On the one hand, it is flexible enough to control some external devices, but on the other hand, one has to keep in mind that it gives only a very limited insight on deep cognitive phenomena such as consciousness, love...

This invitation to question reductionism is brought to you by NNN, an informal group of Parisian neurohackers, active in this field since 2008




Liens:

OpenEEG
OpenEEG


EEG-160x160In-Between

SitePascaleGustin
Pascale Gustin


Labomedia
Capteurs neuronaux


/tmp/lab Brain
Computer Interface


Ursula Gastfall




Toute personne dont le nom ou la photographie (permettant son identification)
apparaît sur ce site peut à tout moment demander la suppression ou la modification
des informations la concernant en contactant: gerard.paresys



page mise à jour 9 12 2014

Paresys Accueil Paresys Home
